Modularico · dla grafika klienta
Grafika na stoisko SEG
SEG (silicone edge graphics) to nadruk na tkaninie z silikonową gumką, napinanej w aluminiowej ramie. Drukujemy ją sublimacyjnie, dlatego obowiązują inne zasady niż przy banerze czy ulotce. Najpierw dziewięć zasad w obrazkach, pod nimi szczegóły.
Specyfikacja Twojego stoiska ma pierwszeństwo przed tą stroną. Wymiary, numery pól i gotowe nazwy plików znajdziesz w specyfikacji projektu, którą od nas dostajesz.
Wiedza podstawowa
Pobierz poradnik PDFDziewięć zasad, które wystarczą do pierwszego pliku.
To wiedza podstawowa i powinna Ci wystarczyć.
Chcesz wiedzieć więcej? Każda karta prowadzi do szczegółów niżej.
Nazwa pliku
Numer, nazwa projektu i wymiar widoczny.
Gotowe nazwy są w tabeli specyfikacji.
Spad 2 cm z każdej strony
Plik jest większy od grafiki widocznej o 2 cm z każdej strony.
Bez spadu na brzegu tkaniny zostaje biały pasek.
Na styku obraz idzie dalej
Spad na styku dwóch ram to dalszy ciąg obrazu z sąsiedniej ramy.
Najłatwiej zaprojektować całą ścianę, a potem podzielić ją na pliki.
Nie dziel logo ani liter
Między ramami zostaje wąska szczelina.
Logo, hasło i telefon zostaw w całości po jednej stronie.
Tkanina się naciąga
Drobne wzory przez łączenie po montażu nie trafiają w siebie.
Zdjęcia i duże plamy koloru przechodzą bez kłopotu.
Projektuj modułowo
Na kolejnych targach układ bywa inny.
Wtedy wymieniasz jedną grafikę, a nie cały projekt.
Pola z LED
Światło idzie od krawędzi ramy, środek jest ciemniejszy.
Logo przesuń w bok, gładką plamę ożyw szumem.
Biały tekst na ciemnym tle pokaż nam przed drukiem.
Plik do druku
PDF (wektory zostają) albo spłaszczony TIFF.
CMYK z profilem Fogra39, teksty w krzywych, przezroczystości spłaszczone.
Rozdzielczość liczysz dla jednego pola, z tabeli.
Reguły w liczbach
Pięć liczb, które ratują druk.
1 numerto jeden plik, także strona B
2 cmspadu z każdej strony pliku
2 mmtolerancji na łączeniu modułów
100 ppidla pola 200 × 250 cm w skali 1:1
CMYKkolory, teksty w krzywych
Wiedza rozszerzona
Tu są szczegóły i powody każdej zasady.
Do przygotowania plików wystarczą podstawy powyżej.
Wymiary i spad
Ile grafiki ginie w ramie i gdzie może stać logo?
Spad chowa się w rowku ramy razem z silikonową gumką. Dlatego plik jest większy niż grafika widoczna. Sama grafika widoczna kończy się na krawędzi ramy.
Grafika widoczna (przykład)200 × 250 cm
Plik ze spadem204 × 254 cm
- Spad: tło, zdjęcie albo kolor wylewasz 2 cm poza grafikę widoczną, z każdej strony. Bez spadu na brzegu tkaniny zostaje biały pasek.
- Technicznego marginesu dla logo nie ma: tkanina kończy się na krawędzi ramy, a montaż przesuwa ją najwyżej o 1-2 mm. Dla oka zostaw jednak logo i tekstowi kilka centymetrów oddechu od krawędzi.
- Wymiar widoczny i wymiar pliku dla każdego pola są w tabeli naszej specyfikacji, przy numerze pola. Każde pole to osobny plik.
Moduły i łączenia
Czego nie przecinać na łączeniu modułów?

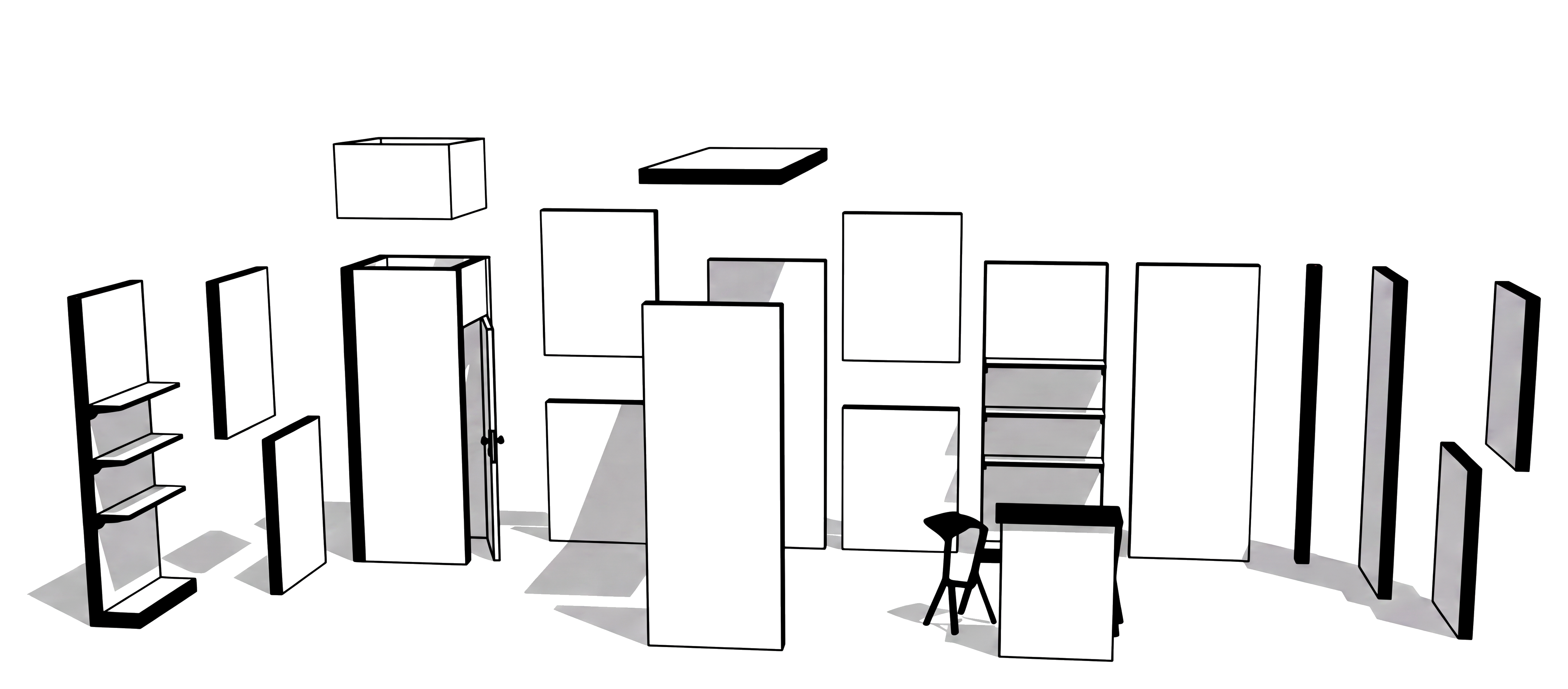

Ściana nie jest jedną płaszczyzną. Składamy ją z ram o szerokościach 100, 150 i 200 cm oraz wysokościach 250 lub 300 cm, a każda rama to osobna tkanina i osobny plik. Najwygodniej zaprojektować całą ścianę naraz, a potem podzielić ją na pliki po granicach pól ze specyfikacji. Na styku dwóch ram spad to dalszy ciąg obrazu z sąsiedniej ramy. Na styku dwóch ram grafika może przesunąć się o około 2 mm. Na zdjęciu tego nie widać. Na literze wysokości 2 cm to już dużo.
Nie dziel na łączeniu
- logo i sygnetu
- hasła głównego i napisów o literach niższych niż 5 cm
- numeru telefonu i adresu www
- twarzy w zbliżeniu
- cienkich linii biegnących przez kilka modułów
Możesz dzielić spokojnie
- zdjęcia i tła fotograficzne
- duże jednolite płaszczyzny koloru
- grafiki z naturalnym szumem
- wzory przechodzące przez całą ścianę, z pauzą na styku
Zanim otworzysz program, sprawdź w specyfikacji stoiska: rozkład ścian, wymiar każdego pola, podświetlenie i to, gdzie biegną łączenia ram. Każde pole z numerem to osobny plik, także druga strona ramy (B). Numer pola z naszej specyfikacji wpisz na początku nazwy pliku. Nie przenoś wymiarów z poprzedniego stoiska, nawet jeśli układ wygląda podobnie.
Tkanina i podświetlenie
Jak podświetlenie zmienia projekt?
Które pola mają LED, widzisz w tabeli ścian. Pole bez podświetlenia projektujesz jak zwykły nośnik reklamowy i te zasady Cię nie dotyczą.
Sambe BLpółprzezroczysta, pod LED
Sambe STDgrubsza, bez podświetlenia
Neroblokuje światło, plecy modułów
- Gładka jednolita płaszczyzna to pułapka: podświetlenie pokazuje każde zagniecenie tkaniny. Dodaj delikatny szum, subtelne linie albo łagodny gradient. Zdjęcia są najbezpieczniejsze, bo ich naturalny szum wszystko ukrywa.
- Czerń nigdy nie będzie absolutna, bo LED prześwituje przez tkaninę. Duże ciemne płaszczyzny: głęboka czerń C40 M30 Y30 K100. Drobny tekst: czysta K100. Nigdy C100 M100 Y100 K100, to za dużo barwnika naraz.
- Środek szerokiej ściany jest ciemniejszy, bo LED świeci od krawędzi ramy. Nie stawiaj logo idealnie w geometrycznym środku, przesuń je wyraźnie w bok albo do góry.
- Ciemny gradient lubi się schodkować: po podświetleniu przejścia tonalne robią widoczne pasy. Ratunek: 200-250 DPI, gradient w 16 bitach i odrobina szumu.
- Drobny regularny wzór (paski, kratka 1-15 mm) może wejść w interferencję ze splotem tkaniny i falować po druku. Zdjęcia i nieregularne tekstury są bezpieczne. Gdy wzór jest kluczowy dla projektu, zamów u nas próbny wydruk na docelowej tkaninie.
Biały tekst na ciemnym tle podświetlanym traci kontrast. Ten przypadek zawsze skonsultuj z nami przed drukiem, podpowiemy sprawdzone ustawienia dla konkretnej tkaniny.
Czytelność
Jak duże litery, żeby ktoś je przeczytał?
Punkt startowy: 1 cm wysokości litery na metr odległości czytania, dla prostych krojów i mocnego kontrastu. Wysokości liczysz na gotowej ścianie, nie w pliku pomniejszonym do A4.
Hasło główne · osoba w alejce, 10-25 m10-25 cm
Podtytuł · osoba podchodząca, 5-10 m5-10 cm
Treść · osoba przed stoiskiem, 2-3 m2-3 cm
Detale i kontakt · rozmowa przy ladzie, 1 m1-1,5 cm
Pilnuj kontrastu: szary tekst na białym tle wygląda elegancko na monitorze, a z pięciu metrów na hali jest nieczytelny. Szybki test: wydrukuj projekt pomniejszony na A3 i obejrzyj go z odległości pomniejszonej w tej samej skali. Makieta 1:10 oglądana z pół metra odpowiada ścianie widzianej z pięciu metrów.
Przed wysyłką
Czy plik jest gotowy do druku?
Przejdź listę po kolei. Jeśli choć jeden punkt jest na nie, popraw plik przed wysłaniem. Każdy z tych punktów zatrzymany tutaj to dzień oszczędzonego opóźnienia.
- Plik w skali 1:1 (dłuższy niż 500 cm: 1:10), wymiary zgodne z tabelą specyfikacji
- Każdy numer pola osobnym plikiem (także strona B), spad 2 cm z każdej strony, tło do krawędzi spadu
- Logo, hasło i tekst nie dotykają krawędzi pola ani łączenia
- Nic ważnego nie leży na łączeniu modułów
- Tryb CMYK, profil Fogra39 osadzony w pliku
- Rozdzielczość z tabeli dla jednego pola (rama 200 × 250 cm = 5 m²: 100 ppi)
- W PDF logo i typografia w wektorze (TIFF spłaszcza wszystko do pikseli)
- Drobny tekst w czerni K100, duże płaszczyzny C40 M30 Y30 K100
- W finalnym PDF (1.3 lub 1.6) teksty zamienione na krzywe
- Osobno zapisany plik AI z żywymi fontami
- Polskie znaki sprawdzone w użytym foncie
- Ściany z LED: bez gładkich apli bez szumu, logo poza środkiem
- Przezroczystości spłaszczone przed eksportem
- Jeden plik na każdy numer, nazwa numer_nazwa_wymiar
Z praktyki
Co najczęściej wraca z drukarni?
Sześć błędów, które kosztują minimum dzień opóźnienia każdy. Wszystkie wychwycisz kontrolą pliku powyżej.
01Brak spadu
Objaw: Białe paski na krawędziach tkaniny po naciągnięciu na ramę. Ratunek: Rozszerz obszar roboczy o 2 cm z każdej strony i pociągnij tło do samej krawędzi spadu.
02Plik w RGB
Objaw: Zielenie i błękity na druku brudne, całość bledsza niż na monitorze. Ratunek: Pracuj w CMYK od początku, z profilem Fogra39 i włączonym podglądem soft proof.
03Fonty niezamienione na krzywe
Objaw: Drukarnia otwiera plik, system podstawia inny font i tekst się rozjeżdża. Ratunek: W finalnym PDF wszystkie teksty na krzywe. Kopia AI z żywymi fontami zostaje jako źródło do korekt.
04Logo na łączeniu modułów
Objaw: Po montażu logo ma w połowie przesunięcie, jakby przycięte nożyczkami. Ratunek: Przesuń logo w głąb jednego modułu, minimum 5 cm od linii podziału.
05Zdjęcie w niskiej rozdzielczości
Objaw: Zdjęcie z internetu na ścianie 3 m widać jako piksele. Ratunek: Policz piksele z wymiaru: ściana 3 m przy 100 DPI potrzebuje około 12 tysięcy pikseli szerokości. Wersja webowa nigdy tego nie ma, proś o oryginał.
06Neonowe kolory marki
Objaw: Neonowy róż albo zieleń z brandbooka wychodzi na druku blado. Ratunek: CMYK fizycznie nie oddaje neonów. Uprzedź klienta przed projektowaniem i ustal najbliższy możliwy kolor, najlepiej na próbce z docelowej tkaniny.
Następny krokMasz wątpliwości?
Masz wątpliwości?
Zapytaj przed drukiem.
Nie ma głupich pytań, są drogie poprawki. Napisz, które pole projektujesz i co Cię niepokoi. Odpowiadamy w jeden dzień roboczy.
